8. Data Analytics¶

이 매뉴얼에서는 Smart[Fleet] 플랫폼의 데이터 분석 기능과 API 사용법을 소개합니다.

8.1. Driving Scoring¶

운전자 습관 분석 기능을 소개합니다. 고객사에서 제공하는 GPS 위치 정보 lat , lon 를 기반으로 운전자 습관 분석을 합니다. 세부적으로 다음 항목을 분석합니다.

운행거리 : GPS 맵매칭을 통한 정확한 운행 거리
주요 위험 운행 습관 지수 : 급가속, 급감속, 과속
맵 데이터를 통한 정교한 과속 : 맵매칭을 통한 도로 제한 속도 기반 과속 여부 판단
안전 운전 점수(100점 만점) : 안전 운전 점수 평가 알고리즘 활용

분석결과를 고객사에서 활용할 수 있도록 다음과 같은 API를 제공합니다.

주행 별 안전 운전 점수 리스트
위험 운행 습관 발생 위치 리스트
누적 안전 운전 점수

고객사에서는 위 API를 통해 다음과 같은 UI를 손쉽게 구현할 수 있습니다.

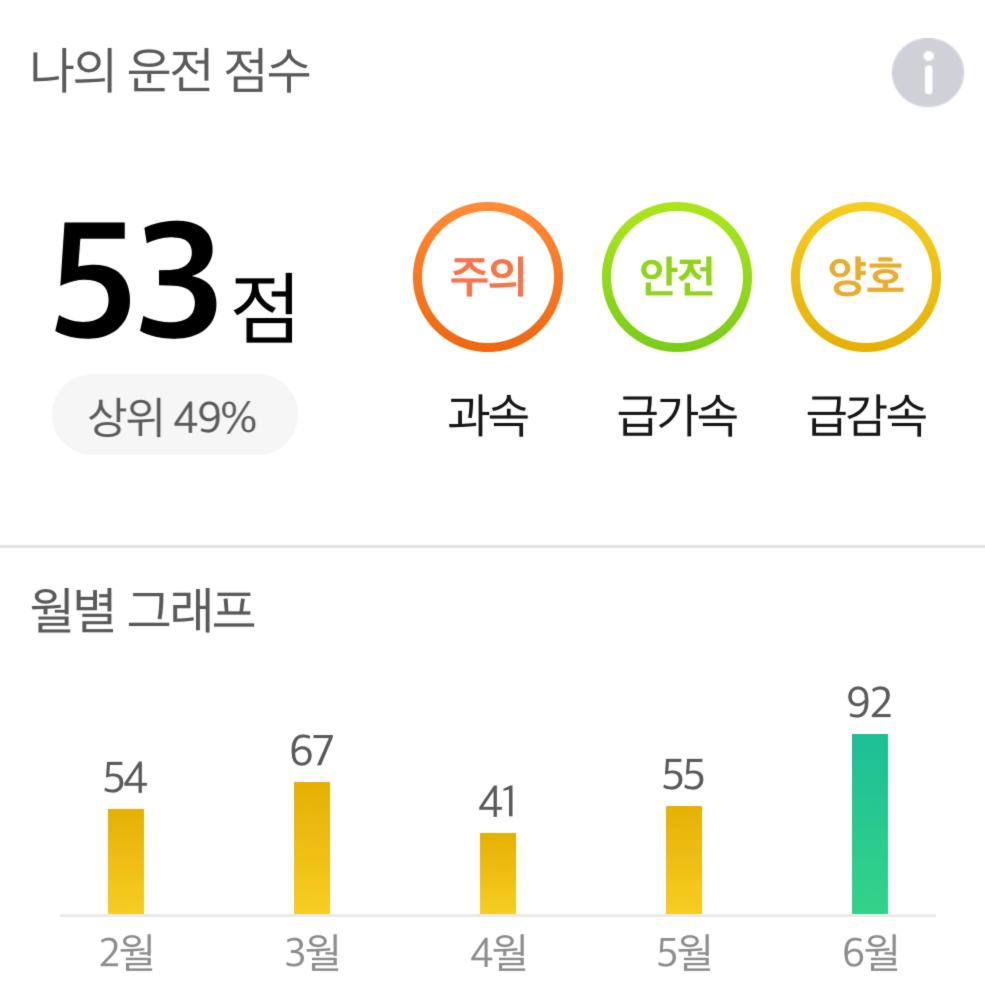

운전자 점수 및 주요 안전 운행 습관 현황

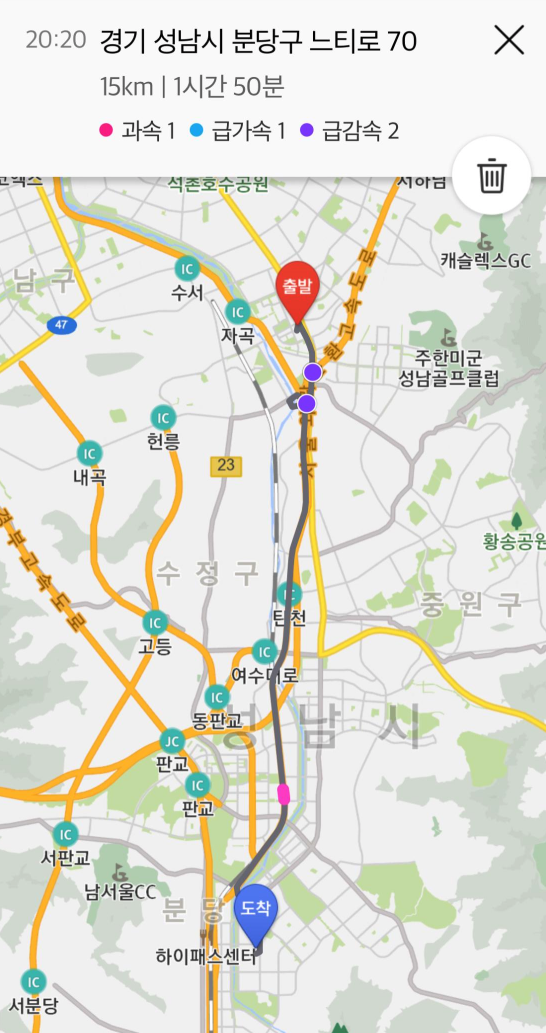

주요 이벤트 위치 정보 및 주행별 점수 현황

8.1.1. Requirements¶

본 기능을 사용하기 위해서는 다음 조건을 만족해야 합니다.

고객사가 등록한 센서는 Smart[Fleet] 플랫폼 센서 메시지 포맷 을 준수하는 GPS , OBD , BLACKBOX 센서다.
각 센서는 lat , lon 값을 포함한다.
각 센서의 Microtrip 전송 주기는 5초 미만이다.
단말기에서 정확한 trip 별 주행 거리 전송이 가능하면 trip 메세지 전송 시 dis 항목에 trip 별 주행 거리를 전송한다. 단말기에서 정확한 trip 별 주행 거리 전송이 불가하면 trip 메세지 전송 시 dis 항목을 제외한다.
3Km 이상 주행한다.

8.1.2. Driving Scoring APIs¶

본 절에서는 Smart[Fleet]에서 제공하는 운전자 습관 분석 관련 API을 설명합니다.

APIs 요약

Method	URL	Description
GET	/api/tre/v1_3/vehicle/{vehicleId}/analytics/drivingScore	차량의 Trip 별 운전자 습관 정보 조회
GET	/api/tre/v1_2/driver/{driverId}/analytics/drivingScore	운전자의 Trip 별 운전자 습관 정보 조회
GET	/api/tre/v1_3/vehicle/{vehicleId}/analytics/gpsEvent	차량의 주요 위험 운행 습관 발생 위치와 세부 정보
GET	/api/tre/v1_2/driver/{driverId}/analytics/gpsEvent	운전자의 주요 위험 운행 습관 발생 위치와 세부 정보
GET	/api/tre/v1_3/vehicle/{vehicleId}/analytics/drivingScore/stat	차량의 현재까지 집계된 안전 운전 점수
GET	/api/tre/v1_3/trip/{tripId}/analytics/drivingScore	Trip ID로 안전 운전 점수 조회

8.1.2.1. 차량의 Trip 별 운전자 습관 정보 조회¶

본 API는 각 운행 Trip 별 안전 운전 점수와 점수 계산의 기반이 되는 운행거리, 급가속횟수, 급감속횟수, 과속횟수 정보를 제공합니다.

GET

/api/tre/v1_3/vehicle/{vehicleId}/analytics/drivingScore

Parameters

Name	Type	Required	Description
X-Authorization	string	O	Auth token
vehicleId	string	O	Vehicle ID
limit	integer	O	한번에 가져올 리스트 개수
idOffset	string		페이징을 시작할 아이템의 id
startTime	number		from time (unix timestamp)
endTime	number		to time (unix timestamp)
ascOrder	boolean		false(defalut) : time descending, true : time ascending

Example Code

Request (최신 2개의 운행별 운전자 점수) :

curl --request GET \
--url 'https://smartfleet.sktelecom.com:9901/api/tre/v1_3/vehicle/{{vehicleID}}/analytics/drivingScore?limit=2' \

Response (code: 200)

{
    "data": [
        {
            "id": {
                "id": "978926b0-6f68-11e8-8dc3-833dc5b9c077"
            },
            "createdTime": 1528940243972,
            "vehicleId": {
                "id": "244bee00-3c7b-11e8-8994-85c175e72d24"
            },
            "userId": {
                "id": "13814000-1dd2-11b2-8080-808080808080"
            },
            "score": 70.96813194953879,
            "accel": 18,
            "deAccel": 6,
            "dist": 49162,
            "overSpeed": 152
        },
        {
            "id": {
                "id": "9dda8280-6ed6-11e8-8dc3-833dc5b9c077"
            },
            "createdTime": 1528873283657,
            "vehicleId": {
                "id": "244bee00-3c7b-11e8-8994-85c175e72d24"
            },
            "userId": {
                "id": "13814000-1dd2-11b2-8080-808080808080"
            },
            "score": 59.972895863052784,
            "accel": 0,
            "deAccel": 1,
            "dist": 3505,
            "overSpeed": 33
        }
    ],
    "nextPageLink": {
        "limit": 2,
        "startTime": null,
        "endTime": null,
        "ascOrder": false,
        "idOffset": "9dda8280-6ed6-11e8-8dc3-833dc5b9c077"
    },
    "hasNext": true
}

8.1.2.2. 운전자의 Trip 별 운전자 습관 정보 조회¶

본 API는 각 운행 Trip 별 안전 운전 점수와 점수 계산의 기반이 되는 운행거리, 급가속횟수, 급감속횟수, 과속횟수 정보를 제공합니다.

GET

/api/tre/v1_2/driver/{driverId}/analytics/drivingScore

Parameters

Name	Type	Required	Description
X-Authorization	string	O	Auth token
driverId	string	O	Driver ID
limit	integer	O	한번에 가져올 리스트 개수
idOffset	string		페이징을 시작할 아이템의 id
startTime	number		from time (unix timestamp)
endTime	number		to time (unix timestamp)
ascOrder	boolean		false(defalut) : time descending, true : time ascending

Example Code

Request (최신 2개의 운행별 운전자 점수) :

curl --request GET \
--url 'https://smartfleet.sktelecom.com:9901/api/tre/v1_2/driver/{{driverID}}/analytics/drivingScore?limit=2' \

Response (code: 200)

{
    "data": [
        {
            "id": {
                "id": "978926b0-6f68-11e8-8dc3-833dc5b9c077"
            },
            "createdTime": 1528940243972,
            "vehicleId": {
                "id": "244bee00-3c7b-11e8-8994-85c175e72d24"
            },
            "userId": {
                "id": "13814000-1dd2-11b2-8080-808080808080"
            },
            "score": 70.96813194953879,
            "accel": 18,
            "deAccel": 6,
            "dist": 49162,
            "overSpeed": 152
        },
        {
            "id": {
                "id": "9dda8280-6ed6-11e8-8dc3-833dc5b9c077"
            },
            "createdTime": 1528873283657,
            "vehicleId": {
                "id": "244bee00-3c7b-11e8-8994-85c175e72d24"
            },
            "userId": {
                "id": "13814000-1dd2-11b2-8080-808080808080"
            },
            "score": 59.972895863052784,
            "accel": 0,
            "deAccel": 1,
            "dist": 3505,
            "overSpeed": 33
        }
    ],
    "nextPageLink": {
        "limit": 2,
        "startTime": null,
        "endTime": null,
        "ascOrder": false,
        "idOffset": "9dda8280-6ed6-11e8-8dc3-833dc5b9c077"
    },
    "hasNext": true
}

8.1.2.3. 차량의 주요 위험 운행 습관 발생 위치와 세부 정보¶

본 API는 주요 위험 운행 습관 발생 위치와 세부 정보를 제공합니다. 예를 들어 급감속 위치, 과속 위치, 제한속도, 실제속도 등을 제공합니다.

GET

/api/tre/v1_3/vehicle/{vehicleId}/analytics/gpsEvent

Parameters

Name	Type	Required	Description
X-Authorization	string	O	Auth token
vehicleId	string	O	Vehicle ID
limit	integer	O	한번에 가져올 리스트 개수
idOffset	string		페이징을 시작할 아이템의 id
startTime	number		from time (unix timestamp)
endTime	number		to time (unix timestamp)
ascOrder	boolean		false(defalut) : time descending, true : time ascending

Attritube Description

Key

Description

eventTy

주요 위험 운행 습관 항목

급출발
급가속
급감속
급정지
과속

Example Code

Request (최신 2개의 상세 이벤트) :

curl --request GET \
--url 'https://smartfleet.sktelecom.com:9901/api/tre/v1_3/vehicle/{vehicleId}/analytics/gpsEvent?limit=2' \

Response (code: 200) :

{
    "data": [
        {
            "id": {
                "id": "7ca5e8e7-6f73-11e8-89a5-9de9665a30fc"
            },
            "createdTime": 1528940243797,
            "vehicleId": {
                "id": "244bee00-3c7b-11e8-8994-85c175e72d24"
            },
            "tripId": {
                "id": "978926b0-6f68-11e8-8dc3-833dc5b9c077"
            },
            "eventTs": 1528939593000,
            "eventTy": 5,
            "info": "{\"id\":\"ID_0169595\",\"maxSpd\":40000,\"rank\":107}",
            "deviceType": "BLACKBOX",
            "serviceType": null,
            "speedMh": 67680,
            "userId": {
                "id": "13814000-1dd2-11b2-8080-808080808080"
            },
            "posLat": 37.3928,
            "posLon": 127.108052
        },
        {
            "id": {
                "id": "7ca5e8e6-6f73-11e8-89a5-9de9665a30fc"
            },
            "createdTime": 1528940243797,
            "vehicleId": {
                "id": "244bee00-3c7b-11e8-8994-85c175e72d24"
            },
            "tripId": {
                "id": "978926b0-6f68-11e8-8dc3-833dc5b9c077"
            },
            "eventTs": 1528939591000,
            "eventTy": 5,
            "info": "{\"id\":\"ID_0169595\",\"maxSpd\":40000,\"rank\":107}",
            "deviceType": "BLACKBOX",
            "serviceType": null,
            "speedMh": 74160,
            "userId": {
                "id": "13814000-1dd2-11b2-8080-808080808080"
            },
            "posLat": 37.39295,
            "posLon": 127.107777
        }
    ],
    "nextPageLink": {
        "limit": 2,
        "startTime": null,
        "endTime": null,
        "ascOrder": false,
        "idOffset": "7ca5e8e6-6f73-11e8-89a5-9de9665a30fc"
    },
    "hasNext": true
}

8.1.2.4. 운전자의 주요 위험 운행 습관 발생 위치와 세부 정보¶

본 API는 주요 위험 운행 습관 발생 위치와 세부 정보를 제공합니다. 예를 들어 급감속 위치, 과속 위치, 제한속도, 실제속도 등을 제공합니다.

GET

/api/tre/v1_2/driver/{driverId}/analytics/gpsEvent

Parameters

Name	Type	Required	Description
X-Authorization	string	O	Auth token
driverId	string	O	Driver ID
limit	integer	O	한번에 가져올 리스트 개수
idOffset	string		페이징을 시작할 아이템의 id
startTime	number		from time (unix timestamp)
endTime	number		to time (unix timestamp)
ascOrder	boolean		false(defalut) : time descending, true : time ascending

Attritube Description

Key

Description

eventTy

주요 위험 운행 습관 항목

급출발
급가속
급감속
급정지
과속

Example Code

Request (최신 2개의 상세 이벤트) :

curl --request GET \
--url 'https://smartfleet.sktelecom.com:9901/api/tre/v1_2/driver/{driverId}/analytics/gpsEvent?limit=2' \

Response (code: 200) :

{
    "data": [
        {
            "id": {
                "id": "7ca5e8e7-6f73-11e8-89a5-9de9665a30fc"
            },
            "createdTime": 1528940243797,
            "vehicleId": {
                "id": "244bee00-3c7b-11e8-8994-85c175e72d24"
            },
            "tripId": {
                "id": "978926b0-6f68-11e8-8dc3-833dc5b9c077"
            },
            "eventTs": 1528939593000,
            "eventTy": 5,
            "info": "{\"id\":\"ID_0169595\",\"maxSpd\":40000,\"rank\":107}",
            "deviceType": "BLACKBOX",
            "serviceType": null,
            "speedMh": 67680,
            "userId": {
                "id": "13814000-1dd2-11b2-8080-808080808080"
            },
            "posLat": 37.3928,
            "posLon": 127.108052
        },
        {
            "id": {
                "id": "7ca5e8e6-6f73-11e8-89a5-9de9665a30fc"
            },
            "createdTime": 1528940243797,
            "vehicleId": {
                "id": "244bee00-3c7b-11e8-8994-85c175e72d24"
            },
            "tripId": {
                "id": "978926b0-6f68-11e8-8dc3-833dc5b9c077"
            },
            "eventTs": 1528939591000,
            "eventTy": 5,
            "info": "{\"id\":\"ID_0169595\",\"maxSpd\":40000,\"rank\":107}",
            "deviceType": "BLACKBOX",
            "serviceType": null,
            "speedMh": 74160,
            "userId": {
                "id": "13814000-1dd2-11b2-8080-808080808080"
            },
            "posLat": 37.39295,
            "posLon": 127.107777
        }
    ],
    "nextPageLink": {
        "limit": 2,
        "startTime": null,
        "endTime": null,
        "ascOrder": false,
        "idOffset": "7ca5e8e6-6f73-11e8-89a5-9de9665a30fc"
    },
    "hasNext": true
}

8.1.2.5. 차량의 현재까지 집계된 안전 운전 점수¶

본 API는 현재까지 집계된 운전자의 운전 습관 점수를 제공합니다.

GET

/api/tre/v1_3/vehicle/{vehicleId}/analytics/drivingScore/stat

Parameters

Name	Type	Required	Description
X-Authorization	string	O	Auth token
vehicleId	string	O	Vehicle ID

Example Code

Request :

  curl --request GET \
--url https://smartfleet.sktelecom.com:9901/api/tre/v1_3/vehicle/{vehicleId}/analytics/drivingScore/stat \

Response (code: 200) :

{
    "id": {
        "id": "244bee00-3c7b-11e8-8994-85c175e72d24"
    },
    "createdTime": 1528940244041,
    "userId": {
        "id": "13814000-1dd2-11b2-8080-808080808080"
    },
    "count": 40,
    "score": 73.72696393191347,
    "distance": 450311
}

8.1.2.6. Trip ID로 안전 운전 점수 조회¶

본 API는 Trip ID 로 안전 운전 점수를 조회합니다.

GET

/api/tre/v1_3/trip/{tripId}/analytics/drivingScore

Parameters

Name	Type	Required	Description
X-Authorization	string	O	Auth token
tripId	string	O	Trip ID

Example Code

Request :

  curl --request GET \
--url https://smartfleet.sktelecom.com:9901/api/tre/v1_3/trip/{tripId}/analytics/drivingScore \

Response (code: 200) :

{
    "id": {
           "id": "978926b0-6f68-11e8-8dc3-833dc5b9c077"
    },
    "createdTime": 1528940243972,
    "vehicleId": {
        "id": "244bee00-3c7b-11e8-8994-85c175e72d24"
    },
    "userId": {
        "id": "13814000-1dd2-11b2-8080-808080808080"
    },
    "score": 70.96813194953879,
    "accel": 18,
    "deAccel": 6,
    "dist": 49162,
    "overSpeed": 152
}
