12. Miscellaneous

12.1. Swing Interworking

12.1.1. General Information

Smart[Fleet]을 사용해서 SKT 단말의 개통 정보를 확인할 수 있습니다. 확인이 가능한 개통 정보는 다음과 같습니다.

  • 단말 개통에 따른 추가 정보 (IMEI, MDN, ICCID, IMSI 등)
  • 단말의 현재 망 연동 현황 (망 연동 정상, 이용정지, 휴지정지, 해지정지, 직권해지, 일반해지 등)
  • 단말이 현재 가입된 요금제 정보

아래 예제는 차량 vehicle 및 소유자 director 가 단말에 정상적으로 매핑 된 후 SKT의 가입망으로 통해서 정상적으로 등록된 단말의 조회 정보입니다. 단말의 요금제 subscription, IMSI imsi, IMEI serialNo, MDN mdn 이 정상적으로 등록된 것을 확인하실 수 있습니다.

추가로 단말의 현재 망 연동 상태를 알려주는 nwStatus 의 의미는 다음 표와 같습니다.

Value Description
00 미개통 및 SKT망 Cat.M1 연동이 아닌 단말
01 정상 개통
02 이용 정지
03 휴지 정지
04 해지 정지
05 직권 해지
06 일반 해지
99 원인 불상의 오류 (admin@smartfleet.sktelecom.com 연락)
{
    "id": {
        "id": "6802f7b0-0b34-11e8-9f2b-d3c31ebad2b2"
    },
    "createdTime": 1517918034596,
    "vehicleId": {
        "id": "6678d540-0b34-11e8-9f2b-d3c31ebad2b2"
    },
    "companyId": {
        "id": "37bb69a0-fb64-11e7-b6fe-d3c31ebad2b2"
    },
    "directorId": {
        "id": "6d91d980-0b34-11e8-9f2b-d3c31ebad2b2"
    },
    "status": "ACTIVATED",
    "vendor": "bbb",
    "type": "OBD",
    "additionalInfo": {
        "extra": "infoTest",
        "subscription": "aaaa",
        "imsi": "450109900011234",
        "iccid": "8982050809121205771F"
    },
    "lastTripMsgType": null,
    "activationRequired": false,
    "vehicleNo": "26나8999",
    "serialNo": "777888999000888",
    "credentialsId": null,
    "mdn": "01203331234",
    "nwStatus": "01"
}

12.1.2. Major Actions

아래 표는 고객이 개통, 명의 변경 등의 업무를 통해서 접수된 내용을 Smart[Fleet] 처리하는 내용을 명시합니다.

Actions Description
개통 정상 적인 개통 후에는 개통 시 명시된 주요 파라미터들이 상기 예제 JSON과 같이 플랫폼에 적시됩니다.
MDN을 발급 받은 경우에는 MDN 번호로 단말을 조회할 수 있습니다.
기기 변경
정상 또는 정지 상태에서 고객의 요청에 따른 기기 변경 시에는,
  1. 기존 기기에 매핑된 차량 및 소유자의 정보를 변경되는 기기에 해제 합니다.
  2. 변경되는 기기에 상기 차량 및 소유자의 정보를 자동으로 매칭합니다.
명의 변경
정상 또는 정지 상태에서 고객의 요청에 따른 명의 변경 시에는,
  • 기존 단말의 등록 상태를 모두 삭제합니다. 명의 변경에 따른 소유자 변경 처리는 별도의 Application단에서 진행합니다.
번호 변경
정상 또는 정지 상태에서 고객의 요청에 따른 번호 변경 시에는,
  • MDN 번호를 신규 번호로 업데이트 합니다.
SIM 변경
정상 또는 정지 상태에서 고객의 요청에 따른 SIM 변경 시에는,
  • ICCID, IMSI를 교체한 정보로 업데이트 합니다.
해지
정상 또는 정지 상태에서 고객의 요청에 따른 단말 해지 시에는,
  • 등록된 단말의 상태 정보를 모두 삭제합니다. 해지에 따른 고객 정보 Backup은 Application단에서 진행합니다.
정지
정상 상태에서 일시, 이용, 휴지, 해지 정지로 전환되는 상태에는,
  • 정지 상태의 상태를 단말의 nwStatus key에 업데이트 합니다.
요금제 변경
정상 또는 정지 상태에서의 고객의 요청에 따른 요금제 변경 시에는,
  • 변경된 요금제 코드 정보를 단말 상태에 업데이트 합니다.

12.1.3. 일시 정지 해지 방법

단말 중에는 개통 방식에 따라 초기에 일시정지 상태로 보급되는 경우가 있을 수 있습니다. 이번 절에서는 해당 단말의 일시정지 해지하여 정상 개통 상태로 변경하는 방식을 기술합니다.

일시정지 상태의 단말은 Device Entity 조회 시 상기 언급된 nwStatus 가 02 로 설정되어 있어야 하며, 일시정지를 위해서는 다음 API를 호출합니다. (해당 API 호출 권한은 해당 단말을 소유한 COMPANY_ADMIN 입니다)

POST /api/tre/v1_4/swing/unpause
  • Request Body
Name Type M/O Description
mdn String M 일시정지 해지를 위한 단말 MDN 번호

해당 API 호출이 정상적으로 동작한 경우에는 대상 단말의 Device 상태를 조회하여 nwStatus 가 01 로 정상 변경되었는지 확인 부탁 드립니다. 만약 비정상적 동작으로 인하여 에러 코드를 리턴 받으신 경우에는 해당 단말 UUID와 리턴 코드와 함께 admin@smartfleet.sktelecom.com 으로 연락 부탁 드립니다.

12.2. Data Interworking using kafka

본 절에서는 Kafka를 통해서 Smart[Fleet]에 주행 데이터를 제공하는 방법에 대해서 기술합니다. 본 Kafka를 통한 연결은 고객사에서 단말을 직접 Smart[Fleet]에 연결하지 않고, Smart[Fleet]의 API를 사용하고자 할때 사용합니다.

12.2.1. Architecture

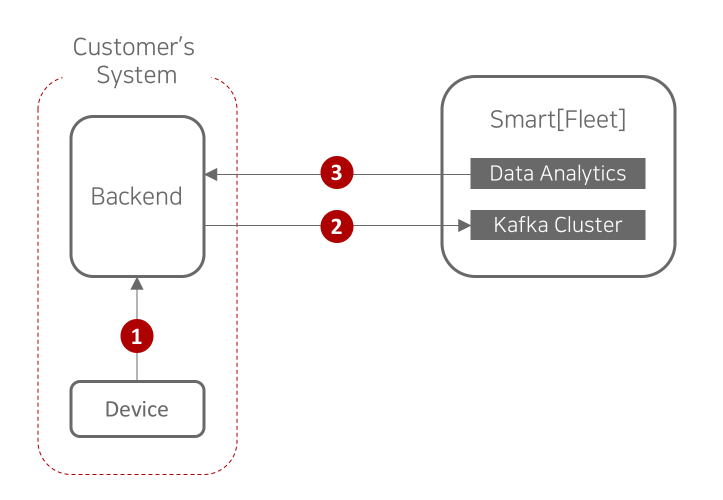

../_images/kafka_arc_01.png

Kafka 연동을 위해서 필요한 구조는 상단 그림에 명칭된 바와 같이 고객사 시스템 - Customer's System 와 Smart[Fleet] 으로 구성되고, 2개의 시스템은 아래와 같이 데이터를 연동합니다. (아래 번호는 그림의 적색원에 번호와 동일합니다)

  1. 고객사 시스템 자체 프로토콜을 통해서 단말과 고객사 백엔드 시스템을 연동하여 단말의 운행 데이터를 수집합니다.
  2. 고객사 시스템에서 1 단계에서 수집한 단말 데이터 중 데이터 분석을 위해서 필요한 데이터를 Smart[Fleet] Kafka Cluster 로 전달합니다.
  3. 2번 단계에서 수집된 단말 데이터를 기반으로 분석한 결과를 REST API를 통하여 고객사 시스템에서 호출합니다.

12.2.2. Preliminary Process

Smart[Fleet] Entity Architecture 에 따라 수신한 데이터로부터 연결된 차량 및 센서(디바이스)를 구분하기 위해서는 아래의 명시된 Smart[Fleet] Entity는 사전에 Smart[Fleet]에 등록되어 있어야 합니다. 이 외에 Driver , Director 및 Deligated Entities 를 고객사 시나리오에 따라 추가 하고자 할때는 Device Entity 를 참고하시어 언급된 추가 Entity들을 저장하시면 됩니다.

  1. Device Entity Mandatory
  2. Vehicle Entity Mandatory

주석

Kafka 연동이 필요하신 경우에는 접속을 위해서 admin@smartfleet.sktelecom.com 으로 요청 부탁 드립니다. Kafka 연동에 필요한 사항을 공지드리겠습니다.

12.2.3. Data Structure

우선 Kafka를 통해서 Smart[Fleet]에 연동을 위해서는 아래의 토픽을 사용합니다.

Topic Name Description
sf-microtrip 단말에서 운행 시작 후 주기적으로 보내는 microtrip 메세지를 포함하는 토픽으로 Device Procedure 중 microtrip 단계에 해당하는 메시지를 포함합니다.
sf-trip 단말에서 운행 종료 후 보내는 trip 메세지를 포함하는 토픽으로 Device Procedure 중 trip 단계에 해당하는 메시지를 포함합니다.
sf-event 단말에서 운행 중 전송하는 event 메세지를 포함하는 토픽으로 Event Data 중 Publish Vehicle Event 단계에 해당하는 메시지를 포함합니다.

각 토픽에 전달해야하는 메시지 구조는 다음과 같으며, JSON Format을 따릅니다.

12.2.3.1. Message Format for sf-microtrip Topic

Key M/O Type Value
data M String 아래 Microtrip Message Format 참조
msgType M String 메시지 타입 microtrip

Microtrip Message Format Table

Key M/O Type Value
date M String 전송 시간 (YYYY-MM-DDTHH:MM)
deviceType M String 디바이스 타입 (Smart[Fleet] 지원 단말 국한)
companyID M String 할당받은 company 식별자
payload M String Device Procedure 정의된 각 단말에 맞는 Microtrip 규격을 따라 운행 정보 기입합니다. 추가로 해당 Payload는 Aggregated Microtrip 형태로 다수의 Microtrip이 JSON Array로 묶일 수 있습니다.
ts M String Microtrip 수집 시간 (Timestamp msec)
createdTime M String 해당 메시지가 고객사 시스템에 등록된 시간 (Timestamp in milliseconds)
tripId M String 다수의 Microtrip이 하나의 Trip으로 묶이면 하나의 Trip으로 식별하여 명시 고객사에서 UUID 형태로 별도 관리하시어 보내시면 됩니다.
microTripId M String Smart[Fleet]에 등록된 Microtrip ID의 식별자 고객사에서 UUID 형태로 별도 관리하시어 보내시면 됩니다.
vehicleId M String Smart[Fleet]에 등록된 센서에 연결된 차량의 식별자
sensorId M String Smart[Fleet]에 등록된 센서에 식별자
{
    "data":{
        "date":"2018-07-02T15:10",
        "deviceType":"BLACKBOX",
        "companyId":"9340ba10-37ae-11e8-ad7d-833dc5b9c077",
        "payload":"[
            {\"tid\":664,\"try\":1,\"lat\":34.812622,\"lon\":126.417328,\"sp\":0,\"clt\":1530511744000},
            {\"tid\":664,\"try\":1,\"lat\":34.812622,\"lon\":126.417328,\"sp\":0,\"clt\":1530511746000},
            {\"tid\":664,\"try\":1,\"lat\":34.812622,\"lon\":126.417328,\"sp\":0,\"clt\":1530511748000},
            {\"tid\":664,\"try\":1,\"lat\":34.812622,\"lon\":126.417328,\"sp\":0,\"clt\":1530511750000}
        ]",
        "createdTime":1530511807210,
        "tripId":"715e6920-7db7-11e8-8dc3-833dc5b9c077",
        "microTripId":"917014a0-7dbe-11e8-8dc3-833dc5b9c077",
        "vehicleId":"ea9e81a0-3c65-11e8-a83e-69177a4f662b",
        "ts":1530511802000,
        "sensorId":"ece013c0-37b0-11e8-bc18-956d65b68a0a"
    },
    "msgType":"microtrip"
}

12.2.3.2. Message Format for sf-trip Topic

Key M/O Type Value
data M String 아래 Trip Message Format 참조
msgType M String 메시지 타입 trip
latestTrip M String 아래 latestTrip Message Format 참조

Trip Message Format Table

Key M/O Type Value
deviceType M String 디바이스 타입 (Smart[Fleet] 지원 단말 국한)
companyID M String 할당받은 company 식별자
payload M String Device Procedure 정의된 각 단말에 맞는 Trip 규격을 따라 운행 정보 기입합니다.
startTs M String 운행 시작 시간 (Timestamp msec)
endTs M String 운행 종료 시간 (Timestamp msec)
startDt O String 운행 시작 시간 (YYYY-MM-DD HH:MM:SS)
endDt O String 운행 종료 시간 (YYYY-MM-DD HH:MM:SS)
createdTime M String 해당 메시지가 고객사 시스템에 등록된 시간 (Timestamp in milliseconds)
tripId M String 다수의 Microtrip이 하나의 Trip으로 묶이면 하나의 Trip으로 식별하여 명시 고객사에서 UUID 형태로 별도 관리하시어 보내시면 됩니다.
vehicleId M String Smart[Fleet]에 등록된 센서에 연결된 차량의 식별자
sensorId M String Smart[Fleet]에 등록된 센서에 식별자
userId M String Smart[Fleet]에 등록된 운전자 식별자 (driver 가 적용되었을 경우)

latestTrip Message Format Table

{
    "data":{
        "deviceType":"BLACKBOX",
        "companyId":"9340ba10-37ae-11e8-ad7d-833dc5b9c077",
        "payload":"{\"tid\":537,\"dis\":2142,\"stlat\":37.45194,\"stlon\":127.000317,\"edlat\":37.448247,\"edlon\":127.006768}",
        "endTs":1530514616000,
        "createdTime":1530513694199,
        "startDt":"2018-07-02 15:41:29",
        "endDt":"2018-07-02 15:56:56",
        "tripId":"f62bc070-7dc2-11e8-96b3-bf7af28e956c",
        "startTs":1530513689000,
        "vehicleId":"33baba10-3c6c-11e8-a83e-69177a4f662b",
        "userId":"13814000-1dd2-11b2-8080-808080808080",
        "sensorId":"ece60730-37b0-11e8-ad7d-833dc5b9c077"
    },
    "latestTrip":{
        "deviceType":"BLACKBOX"
    },
    "msgType":"trip"
}

12.2.3.3. Message Format for sf-event Topic

Key M/O Type Value
data M String 아래 Event Message Format 참조
msgType M String 메시지 타입 event

Event Message Format Table

Key M/O Type Value
deviceType M String 디바이스 타입 (Smart[Fleet] 지원 단말 국한)
companyID M String 할당받은 company 식별자
payload M String Device Procedure 정의된 각 단말에 맞는 Microtrip 규격을 따라 운행 정보 기입합니다. 추가로 해당 Payload는 Aggregated Microtrip 형태로 다수의 Microtrip이 JSON Array로 묶일 수 있습니다.
eventTs M String 이벤트 발생 시간 (Timestamp msec)
eventDt O String 이벤트 발생 시간 (YYYY-MM-DD HH:MM:SS)
createdTime M String 해당 메시지가 고객사 시스템에 등록된 시간 (Timestamp in milliseconds)
tripId M String 다수의 Microtrip이 하나의 Trip으로 묶이면 하나의 Trip으로 식별하여 명시 고객사에서 UUID 형태로 별도 관리하시어 보내시면 됩니다.
eventId M String Smart[Fleet]에 등록된 센서에서 발생한 이벤트의 식별자
vehicleId M String Smart[Fleet]에 등록된 센서에 연결된 차량의 식별자
sensorId M String Smart[Fleet]에 등록된 센서에 식별자
userId M String Smart[Fleet]에 등록된 운전자 식별자 (driver 가 적용되었을 경우)
ty M String Smart[Fleet]에서 이벤트를 구분하는 ty 값
